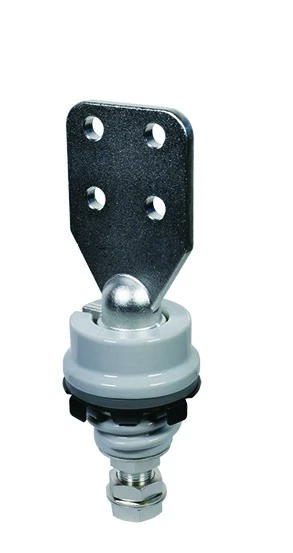

Оскільки глобальні електромережі розвиваються в напрямку підвищення надійності та стійкості до навколишнього середовища, трансформаторні вводи ANSI залишаються наріжним каменем обладнання середньої- та високої-напруги в Північній Америці, Південній Америці та на ринках, де прийнято ANSI. Розроблено в суворій відповідності зСерія ANSI C57.19(включаючи C57.19.01, C57.19.02 і C57.19.100), ці втулки забезпечують рівномірний електричний зазор, теплові характеристики та механічну міцність у різних умовах експлуатації.
Основні технічні характеристики
| Параметр | Вимоги ANSI | Інженерне розуміння |
|---|---|---|
| Витримувана напруга промислової частоти | Відповідно до C57.19.01 | Перевірено при частоті 60 Гц з поправочними коефіцієнтами висоти |
| Стійкість до імпульсу блискавки (BIL) | Форма хвилі 1,2/50 мкс | Критичний для прибережних регіонів і регіонів з високою ізокерауною |
| Випробування соляним туманом | Більше або дорівнює 3000 год без корозії | Перевіряє стійкість матеріалу до морського/промислового забруднення |
| Рівень часткового розряду | Менше або дорівнює 5 пКл при номінальній напрузі в 1,5 рази | Досягнуто за допомогою вакуумно-просоченої епоксидно-слюдяної композитної ізоляції |

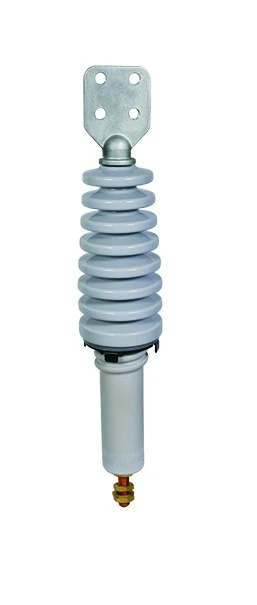

Інновації в структурному дизайні
Диригент– Градієнтний перехід зі сплаву срібло-мідь: висока провідність (більше або дорівнює 98% IACS) з коефіцієнтом теплового розширення, точно підібраним до порцелянового корпусу, що усуває циклічність міжфазної напруги.
Ізоляційна жила– Композитна система з епоксидної слюди з вакуумним просоченням, що забезпечує низькі діелектричні втрати (tan δ < 0,3%) і надзвичайно низьку початкову напругу часткового розряду, подовжуючи термін служби понад 40 років.

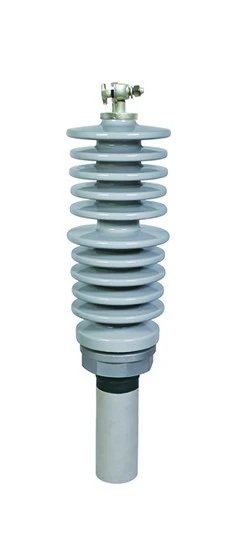

Порцеляновий корпус– Ізостатичний пресований з допуском на товщину стінки ±0,5 мм, міцність на згин більше або дорівнює 120 МПа. Оптимізований профіль розриву збільшує шлях витоку на 15-20%, значно знижуючи ймовірність спалаху забруднення.
Інструкції з відбору для інженерів
- Номінальний струм з гармонійним запасом– Для випрямних і перетворювальних трансформаторів вкажіть посилені втулки з додатковою тепловою потужністю на 20-30% для адаптації до несинусоїдальних навантажень.
- Корекція висоти– На кожні 1000 м над рівнем моря додайте 8% запасу ізоляції; вище 2000 м, використовуйте спеціальні конструкції навісів (наприклад, навіси більшого діаметру або протитуманні навіси), щоб компенсувати знижену щільність повітря.
- Динамічне узгодження температури– У тропічному або пустельному кліматі виконайте теплове моделювання, щоб зменшити потужність безперервного струму на 3-5% на кожні 10 градусів вище 40 градусів навколишнього середовища, гарантуючи, що температури гарячих точок залишаються в межах класу A (105 градусів).
Розумна експлуатація та технічне обслуговування
Сучасні втулки ANSI все частіше оснащуютьсямультисенсорний моніторинг стану:
- Аналіз спектру вібрації– Виявляє ослаблені з’єднання або внутрішній розряд.
- Інфрачервона термографія– Визначає аномальні градієнти температури в реальному часі.
- Вбудовані волоконно-оптичні датчики– Постійно контролюйте напругу, температуру та вологість усередині приміщення, що дозволяє передбачити технічне обслуговування та скорочувати час незапланованих простоїв до 60%.
Матеріальні межі
Епоксидна смола, посилена графеном
Збільшує напруженість поля пробою на ~ 30% і зменшує коефіцієнт дифузії вологи, тепер надходить у комерційне виробництво для марок надвисокої напруги (EHV).
Самовідновлювальний утеплювач
Технологія на основі мікрокапсул, яка автономно усуває мікротріщини під впливом електричного струму, подовжуючи термін служби ізоляції приблизно на 15-20 років у випробуваннях на прискорене старіння.

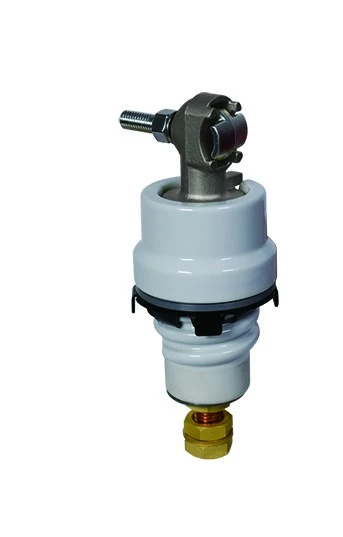

Типові програми
Трансформери на колодці (американський стиль)– Широко використовується в житлових і комерційних розподільних мережах.
Трансформатори розподільні та підстанційні– До 345 кВ і вище.
Системи збору відновлюваної енергії– Сонячні та вітрові електростанції, які потребують високої стійкості до забруднення та компактності.
